FRK2000电力综合监控系统

FRK2000 型电力监控系统借助了计算机、通信设备、计量保护装置等,为系统的实时数据 采集、开关状态检测及远程控制提供了基础平台。该系统可以为企业提供“监控一体化”的整体 解决方案...

  • 商品说明

概 述

目前,供配电产业的发展及可靠性对国民经济的发展起举足轻重的作用,全国各地重点工程 项目、标志性建筑、大型公共设施等大面积多变电所用户的急剧增加,对供配电系统的可靠性、 安全性、实时性、易用性、兼容性及缩小故障影响范围提出了更高的要求。  FRK2000 型电力监控系统借助了计算机、通信设备、计量保护装置等,为系统的实时数据 采集、开关状态检测及远程控制提供了基础平台。该系统可以为企业提供“监控一体化”的整体 解决方案,主要包括实时历史数据库BRSpace、工业自动化组态软件NRControl、电力自动化软 件NRPower、“软”控制策略软件NRStrategy、通信网关服务器ANet、OPC产品、Web门户工 具等,可以广泛地应用于企业信息化、DCS系统、PLC系统、SCADA系统。

产品标准


技术指标


系统功能

一、系统运行监视和控制

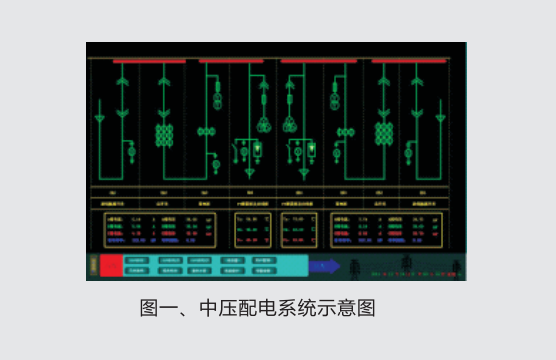

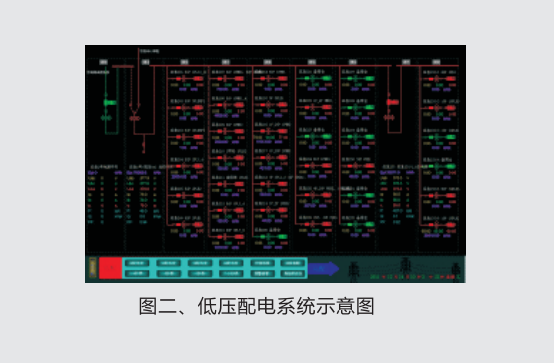

在监控界面中,显示整个电力监控系统的网络图,动态刷新显示 各主接线图上的实时运行参数和设备运行状态,并支持远程控制 功能。系统画面可以根据实际需要进行组态。界面如图1、图2、 图3。


1646394226802335.png 1646394191600440.png 1646394271799198.png

二、电能质量监视和分析

可以对整个系统范围内的电能质量和电能可靠性状况进行持续的 监测。实时监视系统谐波含量,电压闪变、扰动,频率偏差,不 平衡度,功率因数等电能质量问题。通过手动或自动触发波形捕 捉,记录扰动时的波形,进行电能质量分析和故障分析。

三、高精度电能计量

使用高精度、双向计量的多功能仪表,精确测量用户负荷和系统 负荷,优化系统容量设计。变压器损耗 / 线损补偿有助于合理分 摊生产成本。界面如图4。



四、电能消耗统计和分析

系统为用户提供了综合的电能和需量统计报表功能,包含不同馈 线的不同费率时段的用电量,可以进行日、月、季、年的统计与 记录,能匹配电力公司账单结构进行峰谷平统计与记录,并可以 进行显示、打印和查询。

五、用电趋势曲线分析

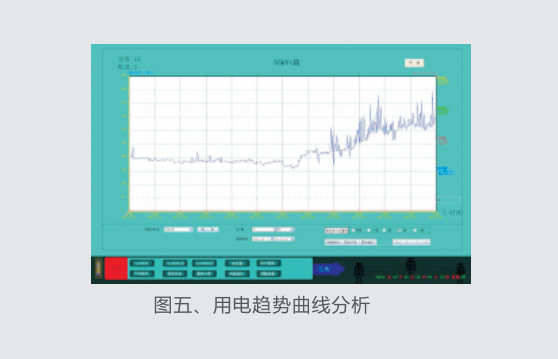

系统提供了实时曲线和历史趋势两种曲线分析界面,通过调用相 关回路实时曲线界面分析该回路当前的运行负荷状况。通过调用 某配出回路的实时曲线可分析该回路的电气设备所引起的信号波 动情况界面如图5。


六、报警和事件管理

系统可以设置在电力参数的测量值越限、设备状态变化时触发报 警。系统报警时能够进行信息语音提示,自动弹出报警画面或触 发必要的操作,同时可以将报警信息通过email, 手机短信等方式 通知相关人员。界面如图6。


七、历史数据管理

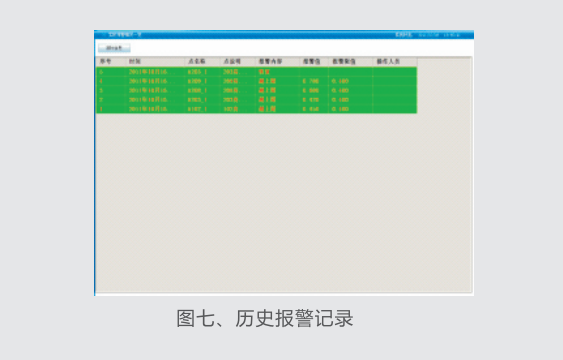

系统基于实时数据库完成历史数据管理,所有实时采样数据、顺 序事件记录等均可保存到历史数据库。在监控画面中能够自定义 需要查询的参数、查询的时间段或选择查询最近更新的记录数, 显示并绘制成曲线图。界面如图7。


八、报警和事件管理

可基于系统已有模板,或自定义新的模板生成报表。可以手动或 根据预设时间表定时生成,或通过导出功能生成EXCEL格式报表。 报表能自动通过email进行发送或自动打印。界面如图8。

九、报表管理

为了系统安全稳定运行,用户权限管理能够防止未经授权的操作。 可以定义不同级别用户的登陆名、密码及操作权限,为系统运行 维护管理提供可靠的安全保障。

十、用户权限管理

支持工业OPC接口,可作为OPC服务器为其它程序提供数据 ( 如 DCS系统),也可作为OPC客户端,从其它系统获取数据。系统可 以兼容所有Modbus、IEC101、IEC103等协议的第三方设备。

十一、支持Web客户端

系统提供Web服务,客户端可以通过远程PC的IE浏览器查看电力 监控系统画面。

系统典型应用方案

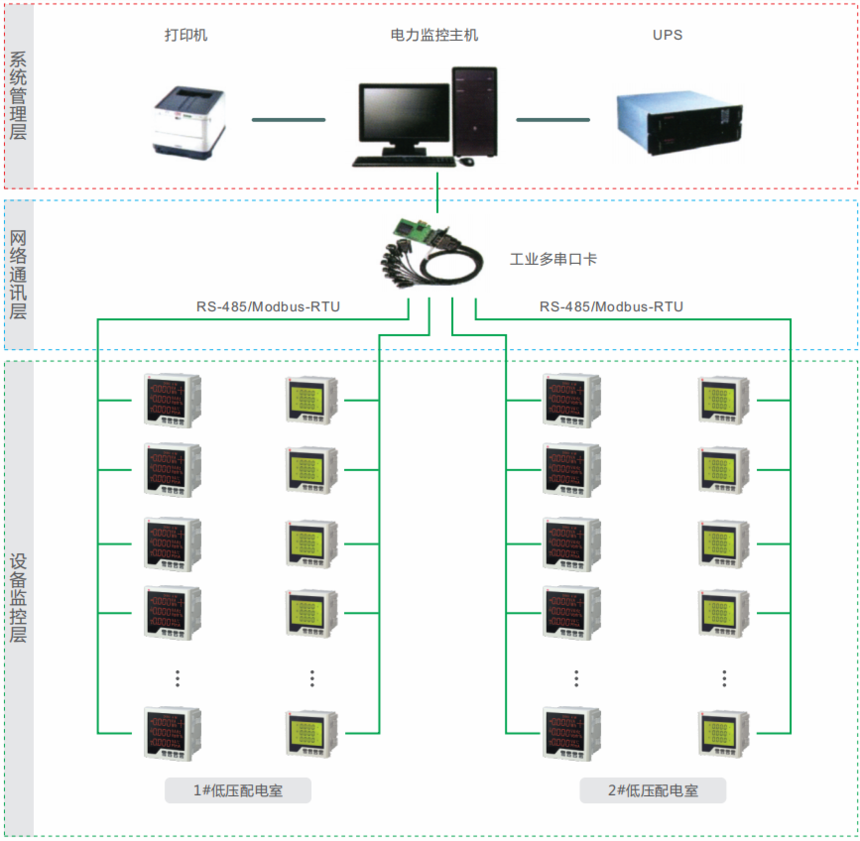

小型化单机单网系统


说明:

  • 现场监控层设备接口:单RS-485接口;标准Modbus通讯规约

  • 网络结构:总线单/双网、光纤、无线传输等可供选择

  • 设备数据传输介质:屏蔽双绞线

  • 网络传输介质:可选择屏蔽双绞线、单模/多模光纤

  • 带载能力:建议每条总线带载8-32台智能设备,可根据现场情况制定实施方案

  • 适用场合:中小型企业、学校、机场、智能楼宇等

×
