FRK系列电流电压频率组合表

高精度测量单、三相电网的有功功率、无功功率 、提供数码管显示,本地数据查询...

联系电话
0571-88635908
  • 商品说明

性能特点

  • 高精度测量 三相电压、三相电流、频率等电参量

  • 提供数码管或液晶显示,本地数据查询

  • 电流、电压变比可编程设置

  • 支持RS-485通讯,Modbus-RTU协议

  • 支持开关量输入、开关量输出、模拟量变送输出

  • 辅助电源:AC/DC 80V~270V、AC220V、AC380V、AC100V

  • 多种外形选择,满足不同柜体电气回路的要求

技术指标

测量精度

  • 电压:0.5级

  • 电流:0.5级

  • 频率:±0.02Hz

信号输入

  • 接线方式 :单相、三相四线、三相三线

  • 额定电压:AC 57.7V、AC 100V、AC 220V、AC 380V

  • 额定电流:AC 1A、AC 5A

  • 过负载 :电压:1.2倍(持续),2倍/1秒(瞬时) 电流:1.2倍(持续),10倍/5秒(瞬时)

  • 功耗:电压:<1VA/相,电流:<0.4VA/相

  • 阻抗:电压:>300kΩ,电流:<20mΩ

  • 频率:45~65Hz

辅助电源

  • 工作范围 :AC/DC 80V~270V、AC220V、AC380V、AC100V

  • 功耗: <4VA

功能模块

  • 通讯接口: 1路RS-485通讯,Modbus-RTU协议 波特率:1200~9600bps,默认2400 bps

  • 开关量输入:支持4路干结点输入

  • 开关量输出:支持3路继电器输出,容量:AC 250V/5A,DC 30V/5A

  • 变送输出:支持1路模拟量输出:0/4~20mA或0~5/10V

环 境

  • 工作温度 :-10℃~+55

  • 存储温度 : -25℃~+70℃

  • 相对湿度 :≤93%,无腐蚀性气体场所

  • 海拔 :≤2500m

安 全

  • 绝缘电阻:>100MΩ

  • 交流耐压:AC 2KV

电磁兼容性能

  • 静电放电 :4级

  • 电快速瞬变脉冲群 :4级

  • 浪涌(冲击):4级

外形尺寸

  • 面框尺寸(mm): 120×120;80×80;96×48;96×96;72×72;48×48;120x60;160x80

  • 开孔尺寸(mm):112×112;76×76;92×45;92×92;68×68;45×45;114x56;152x76

规格选型


注:选配的扩展功能为常规最多能扩展的功能数量,如有特殊订货要求,请与我公司技术部门协商解决。

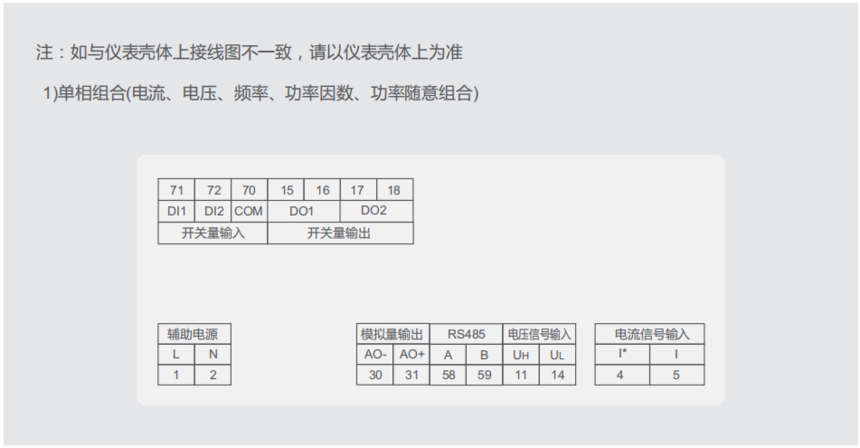

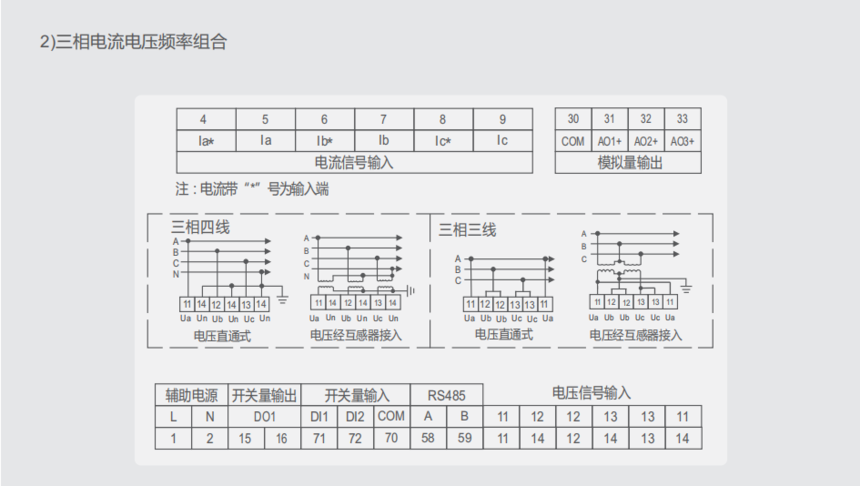

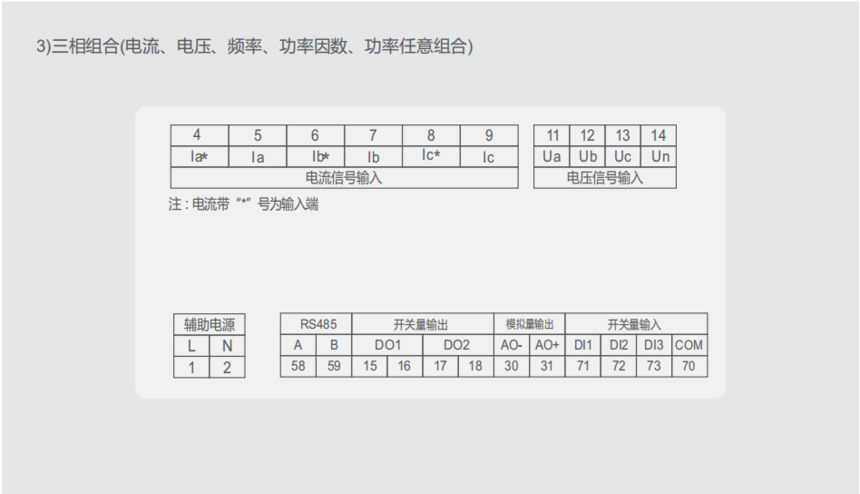

端子排列图

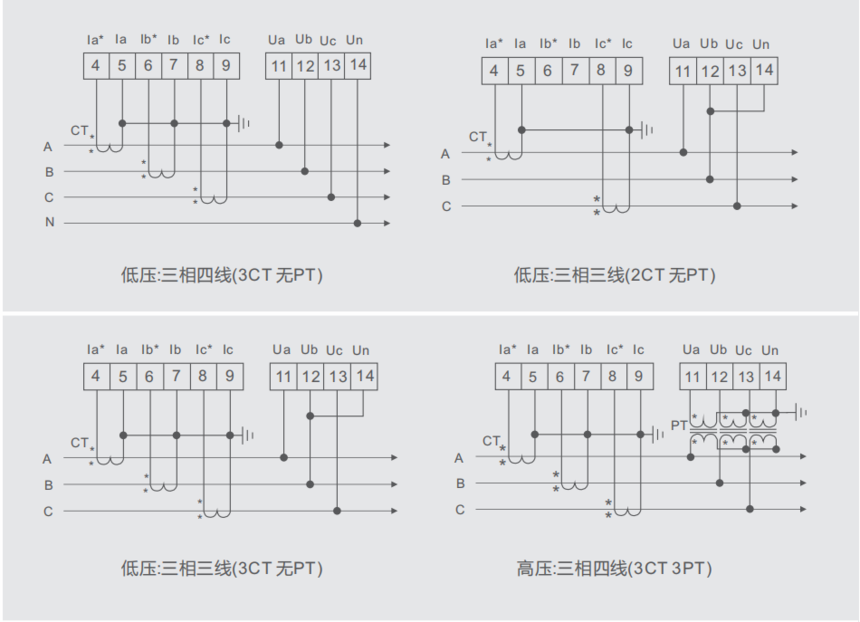

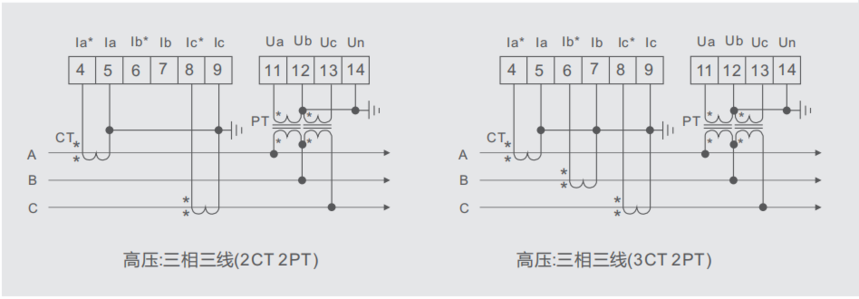

典型信号接线图



订货示例

订货时,应写明所需的产品型号,信号输入及功能模块等相关内容

例1. 型号:FRK-3UI33

  • 外形尺寸:96x96

  • 电源:AC 220V/50Hz

  • 信号输入:三相四线,AC 3×220/380V,AC 100A/5A

  • 其他:其他出厂预设置(未作说明则按照默认设置出厂)

例2. 型号:FRK-3UI33-3D

  • 外形尺寸:96x96

  • 电源:AC 220V/50Hz

  • 信号输入:三相三线,AC 10kV/100V,AC 1000A/5A

  • 变送输出:3路0~10V

  • 其他:其他出厂预设置(未作说明则按照默认设置出厂)

×
