FRK-3AV系列数显三相电压表

性能特点

• 高精度测量三相交流电压

• 提供数码管显示，本地数据查询

• 电压变比可编程设置

• 支持RS-485通讯，Modbus-RTU协议

• 支持开关量输入、开关量输出、模拟量变送输出

• 辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V

• 多种外形选择，满足不同柜体电气回路的要求表

技术指标

测量精度

• 电压 0.5级

信号输入

• 接线方式 ：三相四线、三相三线

• 额定电压：AC 57.7V、AC 100V、 AC 220V、AC380V

• 过负载 ：1.2倍(持续)，2倍/1秒(瞬时)

• 功耗：<1VA/相

• 阻抗：>300KΩ

• 频率：45~65Hz

辅助电源

• 工作范围 ：AC/DC 80V~270V、AC220V、AC380V、AC100V

• 功耗： <4VA

功能模块

• 通讯接口： 1路RS-485通讯，Modbus-RTU协议 波特率：1200~9600bps，默认2400 bps

• 开关量输入：支持4路干结点输入

• 开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V5A

• 变送输出：支持3路模拟量输出：0/4~20mA或0~5/10V

环 境

• 工作温度 ：-10℃~+55

• 存储温度 ： -25℃~+70℃

• 相对湿度 ：≤93%，无腐蚀性气体场所

• 海拔 ：≤2500m

安 全

• 绝缘电阻：>100MΩ

• 交流耐压：AC 2KV

电磁兼容性能

• 静电放电 ：4级

• 电快速瞬变脉冲群 ：4级

• 浪涌(冲击)：4级

外形尺寸

• 面框尺寸(mm)： 120×120；80×80；96×48；96×96；72×72；48×48；120x60；160x80

• 开孔尺寸(mm)：112×112；76×76；92×45；92×92；68×68；45×45；114x56；152x76

规格选型

注：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与我公司技术部门协商解决。

端子排列图

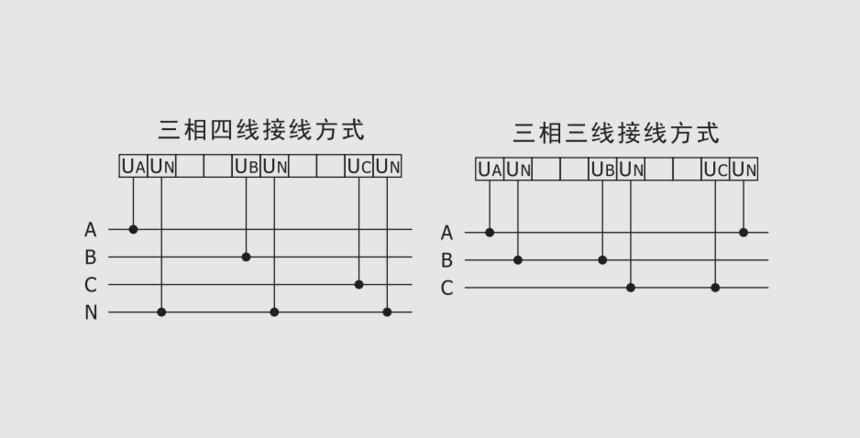

典型信号接线图

订货示例

订货时，应写明所需的产品型号，信号输入及功能模块等相关内容

例1: 型号：FRK-3AV33-3D； 外形尺寸：96x96；电源：AC 220V/50HZ；  信号输入：三相三线，AC 450V；变送输出：3路4~20mA 其他：其他出厂预设置(未作说明则按照默认设置出厂)

例2: 型号：FRK-3AV33-IOT； 外形尺寸：96x96；电源：AC 220V/50HZ；  开关量输入：1路；开关量输出：1路；通讯接口：RS485；  信号输入：三相三线，AC 10kV/100V 其他：其他出厂预设置(未作说明则按照默认设置出厂)

例3: 型号：FRK-3AV33-T； 外形尺寸：96x96；电源：AC 220V/50HZ；  通讯接口：RS485；  信号输入：三相四线，AC 450V 其他：其他出厂预设置(未作说明则按照默认设置出厂)
