详细说明

多功能监控仪表

多功能监控仪表是高性能的监控仪表,具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、分 时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量 等功能,并配置有丰富的输入输出接口可用于现场设备状态的监测与控制,还集成了RS-485通讯接口,可与各种智能配电系统和能量 管理系统集成,共享丰富的监测数据和电能质量数据。

多功能监控仪表有着极高的性价比,可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元,应用领域非常广泛,如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等 配电网络系统。

  • 商品说明

产品标准

  • GB/T 22264.1-2008  安装式数字显示电测量仪表 第1部分:定义和通用要求

  • GB/T 22264.7-2008 安装式数字显示电测量仪表 第7部分:多功能仪表的特殊要求

  • GB/T 22264.8-2008 安装式数字显示电测量仪表 第8部分:推荐的并验方法

  • GB/T 17215.322-2008 交流电测量设备-特殊要求-第22部分:静止式有功电能表(0.2S级和0.5S级)

  • GB/T 17215.323-2008 交流电测量设备-特殊要求-第23部分:静止式无功电能表(2级和3级) DL/T 614-2007 多功能电能表

  • GB14287-2005 电气火灾监控系统

  • GB50045-95 高层民用建筑设计防火规范

  • GB50054-95 低压配电设计规范

  • GB50096 住宅设计规范

  • GB13955-2005 剩余电流动作保护装置的安装和运行

  • GB50016-2006 建筑设计防火规范

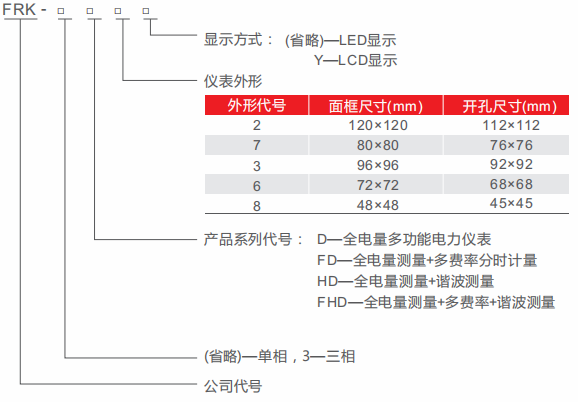

型号命名

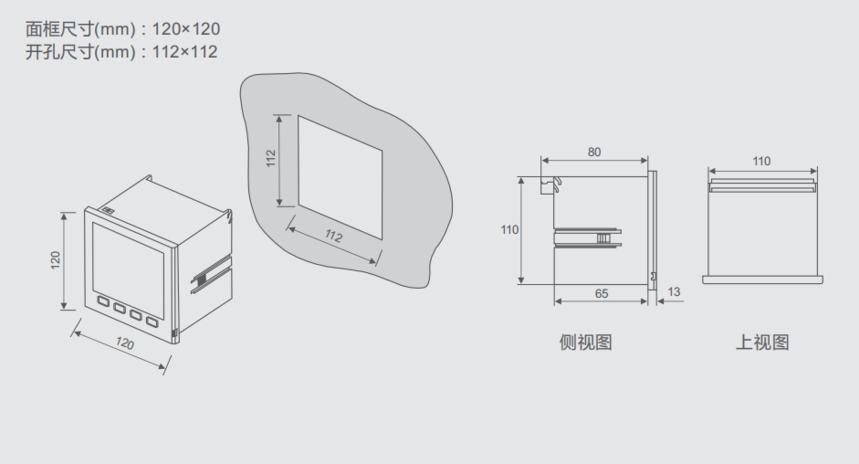

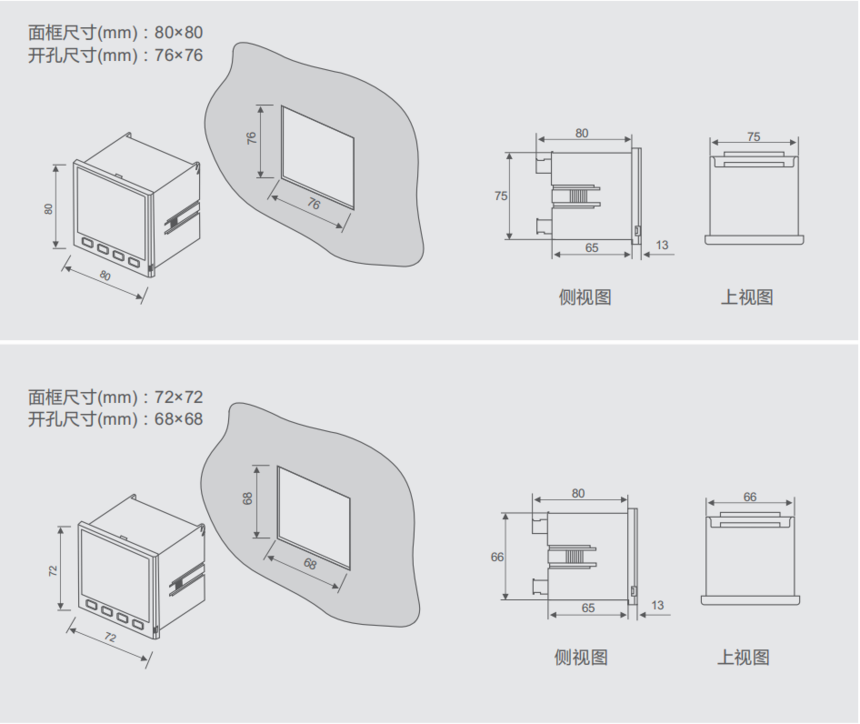

外形尺寸图




性能特点

  • 高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量

  • 正反向有功/无功电能计量

  • 分时电能计量、分时电能定时抄表

  • 测量三相电压、三相电流的总谐波畸变率(THD),2-31次奇次谐波分量

  • 提供数码管或液晶显示,本地数据查询

  • 菜单直观,按键操作简单 电流、电压变比可编程

  • 提供多回路的漏电流监控

  • 提供多回路控制节点,可用于报警、跳闸等控制

  • 支持消防联动,远程切断故障回路

  • 支持RS-485通讯,Modbus-RTU协议

  • 支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出

  • 安装方便,接线简单,工程量小

  • 辅助电源:AC/DC 80V~270V、AC220V、AC380V、AC100V

  • 可完成SCADA、PLC中多种通讯软件的组网

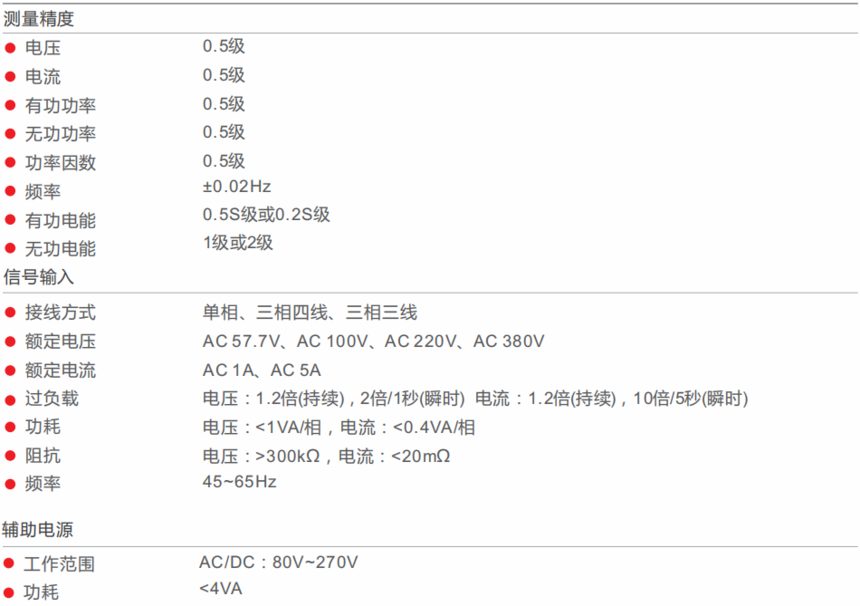

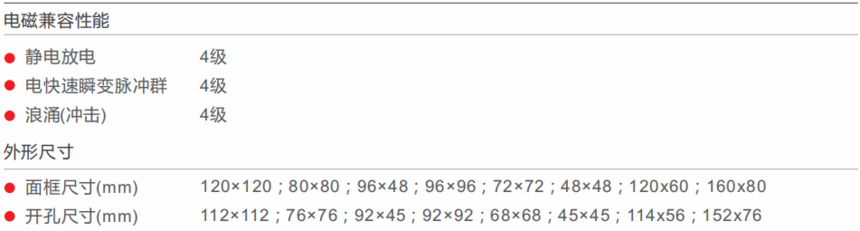

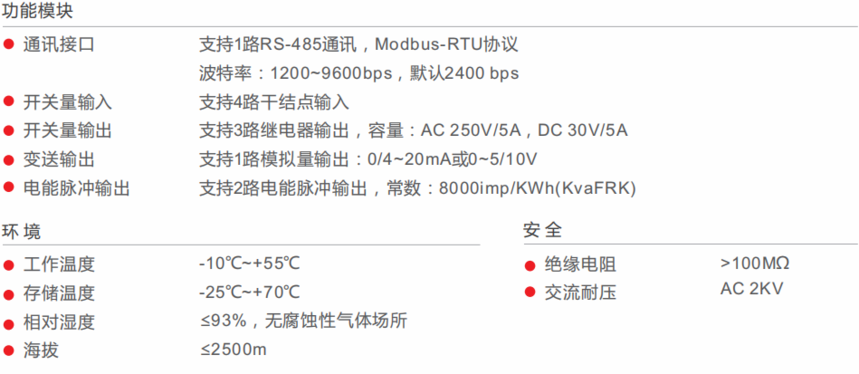

技术指标

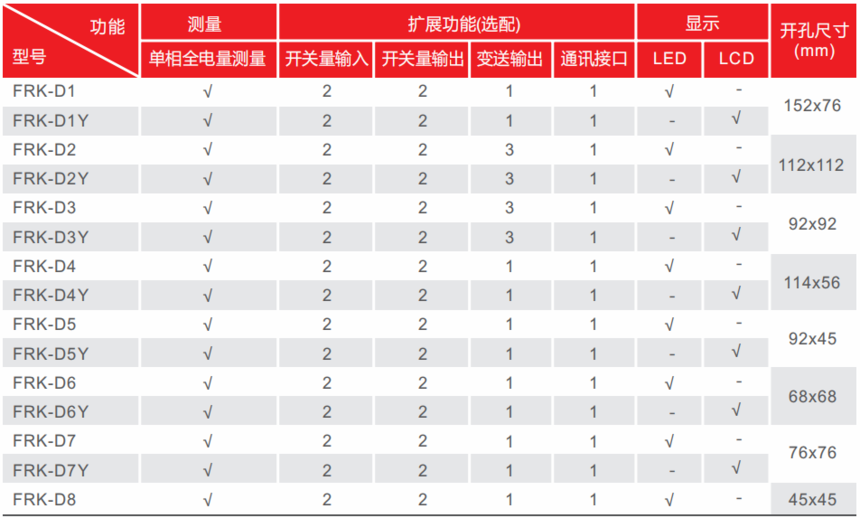

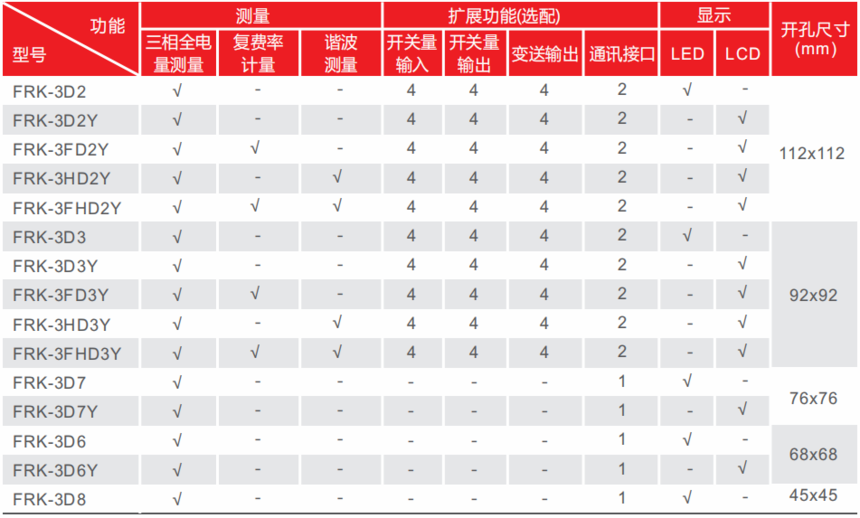

规格选型



注:选配的扩展功能为常规最多能扩展的功能数量,  如有特殊订货要求,请与我公司技术部门协商解决。

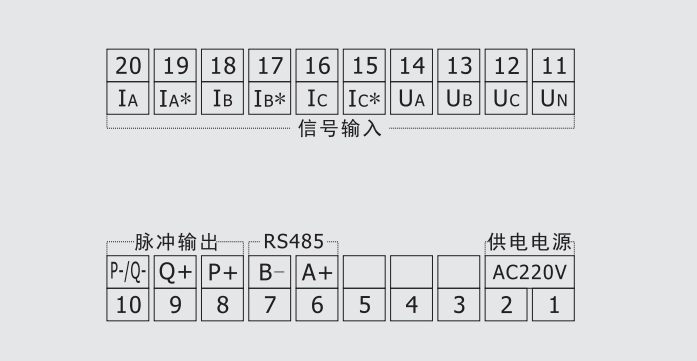

端子排列图


典型信号接线图


订货示例

订货时,应写明所需的产品型号,信号输入及功能模块等相关内容 例1. 型号:FRK-3D2 外形尺寸:120x120 电源:AC 220V/50Hz 信号输入:三相四线,AC 3×220/380V,AC 100A/5A 其他:其他出厂预设置(未作说明则按照默认设置出厂)

×
